在外觀設計專利申請辦理中，申請者需要提交申請產品外觀設計的高清圖片或是相片，而且需要很清楚地表明需要知識產權保護的新產品的外觀設計。

現階段，外觀設計專利申請辦理六視圖表現形式主要有線條圖案、相片和渲染效果圖這三種。這三種表現形式不盡相同的特點，有不同的繪圖需要。

一、六視圖設計的基礎需要

無論哪種類別的六視圖都需要滿足六視圖設計的基礎需要，具體而言主要包含以下幾個方面。

1.同一申請辦理提交申請的基礎六視圖應采用同一表達形式設計，例如全是線條圖案或是全是相片，不允許線條圖案和相片混用。

2.新產品的各基礎六視圖應依照正投影標準設計，比例相同，投影聯系匹配。

3.正視圖所匹配的面推薦選取售賣或采用時最經常朝向顧客的面，或是是最合適表述新產品整體形態特征的面。

4.除參考圖外，六視圖中不能添加除要求標注外的別的標注。

5.六視圖中不能出現虛線、中線、標準線、水平線、表示黑影的點和線、提示線及其不組成外觀設計自身的具體內容。

6.假如另外要求保護色彩，必須提交申請能真正反映其色彩的六視圖，色彩色調應調色牢固，不容易褪色。

二、線條圖案的設計需要

線條圖案，就是指用正投影方式按照技術要求將新產品的結構形態表述在圖紙上，它是由直線條、弧形和別的某些曲線圖組成的幾何立體圖形，主要包含工程制圖和三維建模線框圖。

申請辦理外觀設計專利的制作高清圖片需要參考我國技術繪圖和工程制圖國家行業標準中有關正投影聯系、線框?qū)挾燃捌淦室晥D標注的要求制作，并需要以粗細度均勻的實線表述外觀設計的形態，不能以黑影線、提示線、虛線、中線、外形尺寸線、點劃線等線框表述外觀設計形態。

針對細長新產品的外觀設計，可以用兩條平行的雙點畫線應自然而然斷開線表示細長物品的省去部分。

圖畫上可以用提示線表示剖視圖位置和方位、放大部分、透明體部位等，但不能有多余的線框或標注。

三、相片六視圖的設計需要

相片是按照正投影標準對新產品實物或樣品進行拍攝而得的一種六視圖類別，包括用計算機軟件后期處理過的高清圖片。

制作照片六視圖需要使鏡頭對正新產品的中心部位拍攝，相片需要清晰，不能因?qū)沟仍蚴剐?strong>產品的外觀設計無法很清楚表明。

背景單一，相片中不能出現除該外觀設計新產品外的別的具體內容。

新產品和背景需要有適當?shù)拿鞫炔?，以保證新產品的外輪廓不容易與北京產生混淆，而且需要避免強光、反光、黑影、倒影和襯托物。

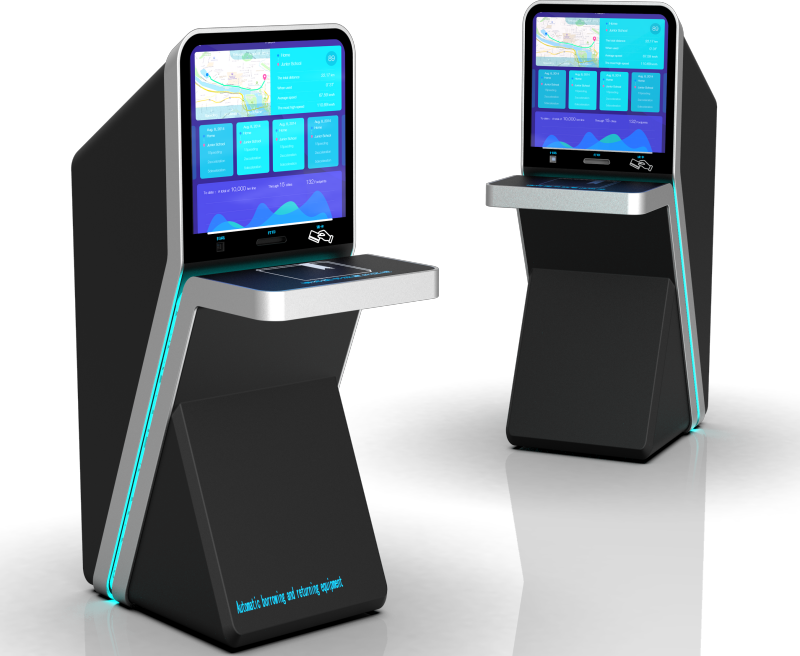

四、渲染效果圖的設計需要

渲染效果圖，是根據計算機繪圖技術，用0和1的多位方式記錄所制作出來的圖片，包括二維平面繪圖軟件設計處理的圖片和三維建模軟件設計的實體模型效果圖渲染或是其結合。

渲染效果圖需要保證六視圖清晰，防止因分辨率過低、光源設定不合理等原因使新產品的細節無法很清楚表明。

新產品各六視圖的比例需要相同，新產品的外輪廓需要清晰。
